一、產品概述

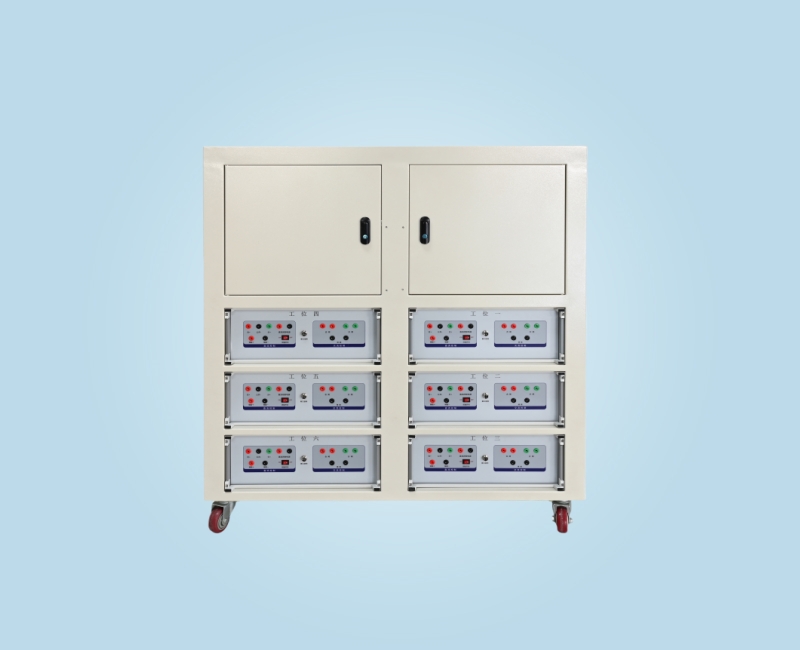

WXMH系列高壓開關磨合試驗系統針對斷路器（高壓開關）、接觸器（只有合閘線圈）的磨合測試而設計。該系統采用成熟的工業電腦，windows10專業版軟件，500G硬盤，數據海量存儲，15寸觸摸屏，配備鼠標和鍵盤操作，界面人性化設計，參數設定直觀，操作簡便。模塊化集成設計，同時可以磨合6臺（可擴展8臺）。采用了新研發的開關電源，重量輕，進口大功率IGBT控制，高低電壓轉換響應快，電壓輸出精準，工作效率得到極大提高?？朔艘酝褂脮r間繼電器進行磨合，控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了高壓開關的完好性，克服了使用工頻調壓器笨重，不同電壓輸出時調壓慢，電壓誤差大，在低電壓時功率不足無法合分的問題。

二、主要功能
1、操作功能：可以按預設的參數進行單分、單合、合分、分合、分合分等磨合試驗。按斷路器類型可分普通（有合、分閘控制線圈）、接觸器（單控制線圈）兩個模式。
2、具有記憶功能，當開關老化次數未達到設定次數，因意外斷電等故障中斷時，下次試驗可以選擇上次斷點位置繼續試驗，也可以選擇重新試驗(復位清零)。
3、分、合間隔時間整定范圍：1-999秒，精準控制，避免分、合閘過于頻繁使線圈過熱造成損壞。
4、分、合間輸出時間整定范圍：20-1000毫秒，精準控制，避免分合閘線圈帶電時間過長而損壞線圈現象。
5、儲能時間輸出時間整定范圍：5-99秒，精準控制，避免儲能電機線圈帶電時間過長而損壞線圈現象，同時也可以發現儲能機構在規定時間儲能未到位現象。（儲能未到位，通過拒合來判斷）
6、每個工位控制電源完全獨立，共有6個獨立的交直流電源。
（1）合、分、儲能電壓輸出時長可進行精準控制。
（2）、可進行高低電壓磨合，合閘、分閘、儲能三種不同的電壓，例如：合閘電壓187V（85%），分閘電壓143V（65%），儲能電壓220V（100%），高低電壓響應快，精度高。
（3）、也可同時進行直流和交流控制進行磨合，例如，合閘和分閘線圈是直流，儲能電壓是交流，兩個回路互不干擾。
7、實時顯示合閘、分閘、儲能電壓。
8、磨合方式有帶斷口磨合和不帶斷口磨合兩種：
（1）、帶斷口磨合：帶斷口磨合可實時監測斷口狀態，合閘和分閘時間結果實時存儲、分析。如果發生拒合、拒分現象，設備發出拒合或拒分語音報警，并停止動作，可設置允許錯誤次數再停止。
（2）、不帶斷口磨合，只接合、分閘線圈和儲能線圈，達到磨合次數自動停止，發生拒合、拒分現象不能停止，適用于磨合次數較少的。
9、斷路器發生短路現象時，電源自動保護，停止輸出，需關機重啟恢復。如果電流過大，每臺電源都有15A的保險進行保護，關閉單臺電源進行更換，不影響其他磨合臺工作。

三、技術參數
1、電源輸入：AC220V±15％，50Hz±10Hz，功率：15KW。
2、單臺儀器內部觸點最大承受瞬時電流30A；
3、分閘電源：AC/DC6～270V/15A (AC為選配) ，精度1% ；
4、合閘電源：AC/DC6～270V/15A (AC為選配)，精度1%  ；
5、儲能電源：AC/DC6～270V/15A (AC為選配)，精度1% ；
6、斷口時間測量：1～1000ms，精度0.1%；
7、工位數：6個相互獨立；
8、磨合次數：1～10000次（可根據要求定制更多次數的磨合）。

四、使用條件
1、安裝位置：戶內
2、海拔高度：≤2000m
3、環境溫度：-5℃～30℃
4、相對濕度：≤85%
5、電網電壓：AC220V±10%
6、電網頻率：50Hz±2Hz
7、意外斷電保護，防止突然斷電來電對設備的沖擊。
8、確保測試設備良好散熱通風良好。
