WXRS-20B 變壓器直流電阻測試儀（不帶助磁）
產品分類： 變壓器測試儀
該儀器是集三相測試（Yn，Y、△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色高分辨率工業顯示屏，全觸控操作，具有中文菜單提示功能，操作簡便直觀，測試速度快，準確度高，量程寬。
訂購熱線：15172499955
立即咨詢1 概述
對于電力系統來講，變壓器是系統中核心設備，因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了變壓器直流電阻測試儀。該儀器是集三相測試（Yn，Y、△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色高分辨率工業顯示屏，全觸控操作，具有中文菜單提示功能，操作簡便直觀，測試速度快，準確度高，量程寬。
2 包裝內容
收到貨運包裝箱后，打開包裝箱并檢查是否有損壞。如果貨運包裝箱已損壞，或襯墊材料有壓痕，請通知貨運公司和離您最近的本公司銷售處。
請檢查您是否在整套設備中收到下列物品：
標配：
√1臺測試儀
√1套測試線（黃色、綠色、紅色、黑色各1條）
√1條三芯電源線
√1條接地線
√3支保險管
√2卷打印紙
√1份印刷版用戶手冊
√1份出廠測試報告
√1份合格證及保修卡
3 主要功能與特點
3.1 對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率。
3.2 測試電源最高輸出電流20A，測試范圍0～200Ω，滿足絕大多數變壓器的測試需求；并且具有消磁功能，可減小大電流測試時變壓器剩磁大的危害。
3.3 測試過程可自動計算5S、15S、30S內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。
3.4 儀器具有反電動勢保護、斷線保護和斷電保護等多種保護功能。
3.5 儀器配有熱敏打印機，本機存儲數據200條，支持優盤海量存儲。
3.6 工業級7寸真彩大屏顯示，清新簡約顯示風格設計，全觸控操作，為您創建舒適便捷的人機交互體驗。
4 主要技術指標
技術指標 | |
輸出電流 | 單相 20A、10A、5A、1A、0.1A 三相 10A+10A、5A+5A、1A+1A、0.1A+0.1A |
測量范圍 | 單相20 A檔 0.5mΩ～ 1 Ω 10 A檔 1.0mΩ～ 2 Ω 5 A檔 10 mΩ～ 4 Ω 1 A檔 0.1Ω～ 20Ω 0.1A檔 2.0Ω～ 200Ω 三相 10A + 10A檔 0.5mΩ ～ 0.8 Ω 5 A + 5 A檔 10 mΩ ～ 1.6 Ω 1 A + 1 A檔 0.1 Ω ～ 8.0 Ω 0.1A+0.1A檔 2.0 Ω ～ 80 Ω |
準 確 度 | ±(讀數×0.2%+2個字) |
工作電源 | AC220V±10%, 50/60Hz |
使用溫度 | -10℃～50℃ |
相對濕度 | ＜90%，不結露 |
儀器體積 | 400×315×223mm |
儀器重量 | 9kg |

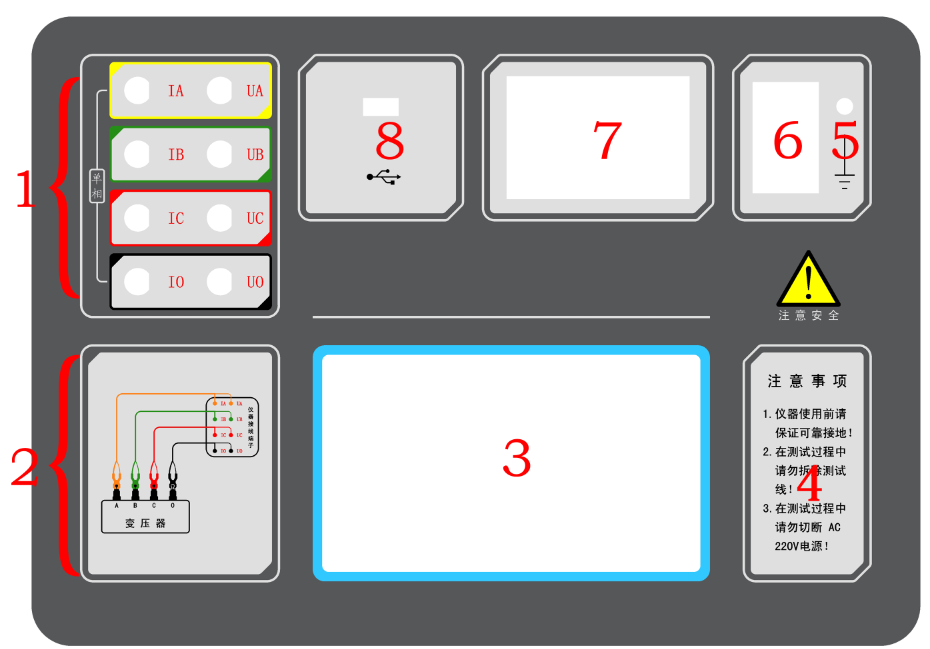

5 面板介紹
1. 接線端子。 接變壓器的套管。 |
2. 測試接線圖。 |
3. 電容觸摸屏。 顯示屏尺寸7.0寸；分辨率1024×600。 |
4. 注意事項。 |
5. 接地端子。 儀器必須可靠接地，現場接地點可能有油漆或銹蝕，必須清除干凈。 |
6. 電源開關鍵。 打開電源開關鍵約2S開機。 |
7. 打印機。 打印測試結果。 |
8. 優盤接口。 外接優盤用，用來存儲測試數據；請使用FAT或FAT32格式的U盤；在存儲過程中，嚴禁撥出優盤。 |
