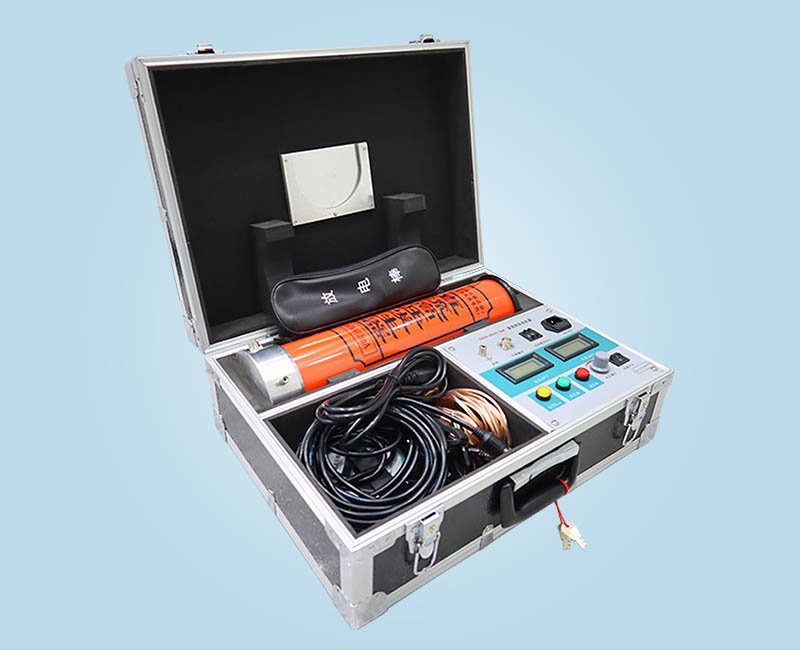

WXZG系列直流高壓發生器
產品分類： 直流耐壓試驗設備
熔噴布靜電發生器、無紡熔噴布靜電發生器、熔噴布高壓靜電發生器、熔噴布靜電除塵發生器、駐級熔噴布靜電除塵發生器熔噴布專用靜電發生器 1、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.7
訂購熱線：15172499955
立即咨詢★ 產品介紹
WXZG-II系列直流高壓發生器是根據中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、設計、制造的產品——便攜式直流高壓發生器，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。
WXZG-II系列直流高壓發生器采用高頻倍壓電路，率先應用PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。
★ 產品特點
l體積更小、重量更輕、更美觀、更可靠、操作簡便。
l按免維修設計，耐用，不怕連續對地直接短路放電。
l精度高、測量準確。
l電壓調節穩定度高，升壓過程平穩，調節精度高。
l自動保護電路功能強，保護完善可靠，使操作安全。
l方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。

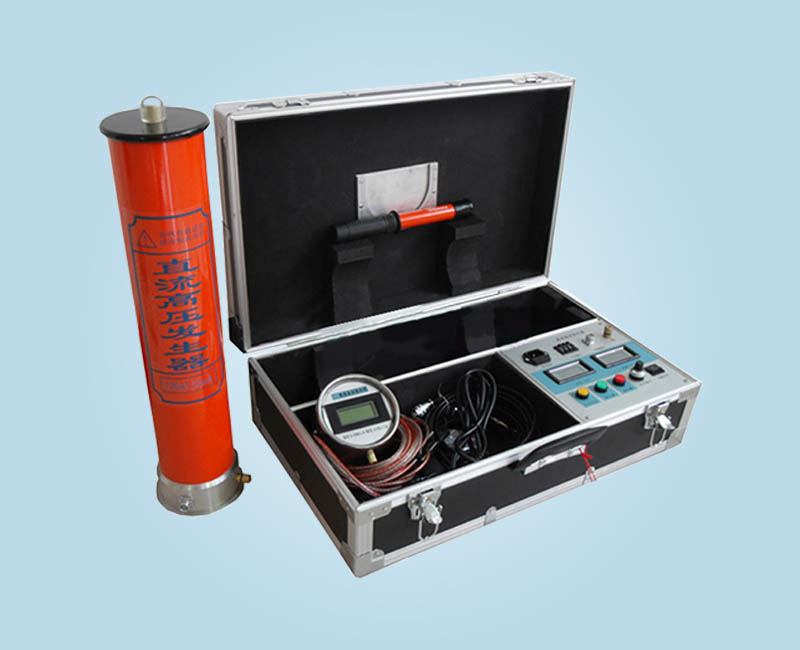

l倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
l底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。
★ 技術參數
規 格技術參數 | 60/2 | 100/2 | 120/2 | 160/2 | 180/2 | 200/2 | 250/2 | 100/200 | 200/300 |
輸出電壓(kV) | 60 | 100 | 120 | 160 | 180 | 200 | 250 | 100/200 | 200/300 |
輸出電流(mA) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3/2 | 3/2 |
輸出功率(W) | 120 | 200 | 240 | 320 | 360 | 400 | 500 | 400 | 600 |
充電電流(mA) | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 4.5/3.0 | 4.5/3.0 |
機箱重量 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.4 | 4.5 | 4.5 | 8.1 |
倍壓筒高度 | Φ80×500 | Φ80×620 | Φ80×770 | Φ80×770 | Φ110×770 | Φ110×770 | Φ110×820 | Φ110×800 | Φ110×1350 |
倍壓重量 | 6.3 | 6.8 | 6.8 | 7.2 | 7.2 | 7.2 | 7.6 | 7.5 | 12.6 |
高壓極性 | 負電壓極性,零電壓啟動,連續可調。 | ||||||||
工作電源 | AC 220V±10%;50Hz | ||||||||
電壓測量誤差 | 1.0%（滿度）±1個字, 分辨率0.1%kV | ||||||||
電流測量誤差 | 1.0%（滿度）±1個字, 分辨率0.1%uA | ||||||||
過壓整定誤差 | ≤1.0% | ||||||||
0.75切換誤差 | ≤0.5% | ||||||||
波紋系數 | ≤1.0% | ||||||||
電壓穩定度 | 隨機波動,電源電壓變化±10%時≤0.5% | ||||||||
工作方式 | 間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘 | ||||||||
環境溫度 | -15℃～50℃ | ||||||||
相對濕度 | 當溫度為25℃時，不大于90%(無凝露) | ||||||||
海拔高度 | 2500米以下 | ||||||||
