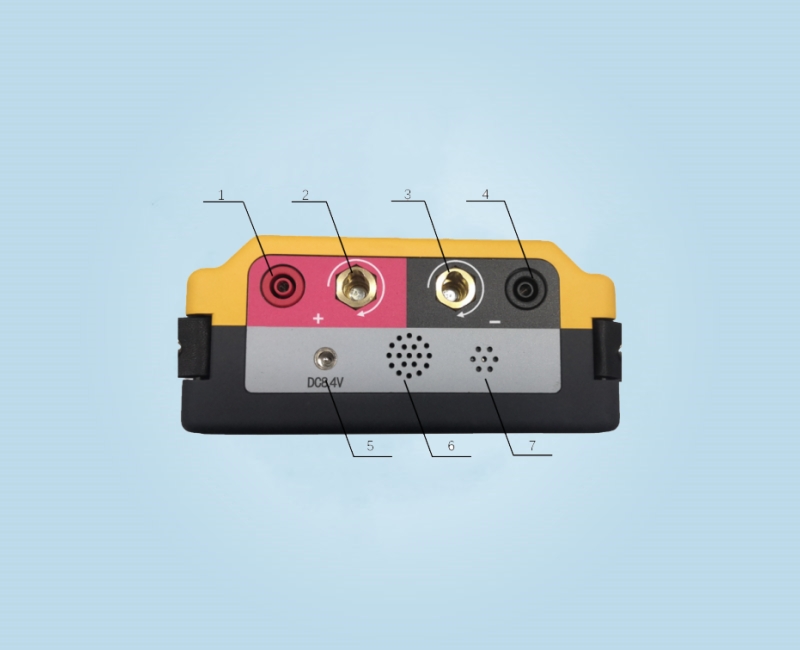

1.1功能特點

回路電阻測試儀共包含兩種測試模式，即傳統回阻儀模式和智能測試模式。其中智能測試模式又分為鉗表直測模式，單邊分流模式以及雙邊分流模式。傳統回阻儀模式需要拆解被測開關兩側接地排的其中一側，以避免地網分流的影響。智能測試模式分為兩種測量形式，一種為利用電流傳感器直接獲得被測回路的實際電流，對應“鉗表直測模式”；另一種在傳統回阻儀模式的基礎上，通過增加一路或兩路電流傳感器來準確獲得被測回路的實際電流，對應“單邊分流模式”與“雙邊分流模式”，再根據歐姆定律可以精確檢測開關或刀閘設備的回路電阻，不需要拆解接地排亦可以準確測出回路電阻，測試過程簡單高效。

1)手持便攜式設計，體積小、重量輕、無需額外供電，適合戶外移動作業；

2)整機由高速芯片控制，自動化程度高，操作簡單；

3)內置鋰電池供電，支持快充模式；

4)輸出電流大可達200A，測試速度快，測量精度高；

5)采用高清液晶屏，無視覺死角，滿足戶外強光應用場合；

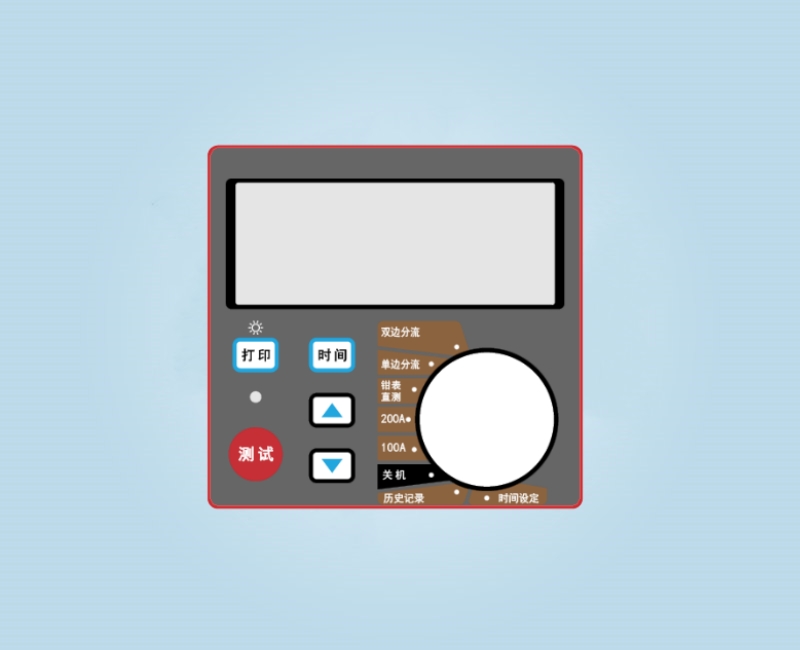

6)集成“傳統回阻儀模式”、“鉗表直測模式”、“單邊分流模式”和“雙邊分流模式”，滿足不同應用需求；

7)“智能測試模式”無需拆解接地排，依然可以精確測量開關回路電阻，省時省力，大大縮減現場工作量，同時消除了“假接地”問題帶來的人身和設備安全隱患；

8)無線電流鉗采用鉗式開口設計，適用于狹窄空間，同時采用無線方式進行數據傳輸，減少現場接線，高效安全；

9)保護功能齊全，具有過流、短路、過熱及電池過放保護功能；

10)自帶掉電存儲功能，可存儲100組歷史測試數據，可隨時查閱；

11)具備日期時間設置功能，用戶可自行更改調整日期時間；

12)語音播報功能，測試完畢后自動播報測量結果；

13)配備藍牙打印功能（可選），在測量結束時可自動將結果打印出來。用戶也可以通過打印按鍵自行打印測量結果。歷史測試數據也可用藍牙打印機打印。

1.2測試原理

回路電阻測試儀共包含兩種測試模式，即傳統回阻儀模式和智能測試模式，其中智能測試模式又分為鉗表直測模式，單邊分流模式和雙邊分流模式。傳統回阻儀模式需要拆除被測開關兩側接地排的其中一側，而智能測試模式不需要拆解接地排亦可以準確測出被測回路電阻。

1.2.1傳統回阻儀模式

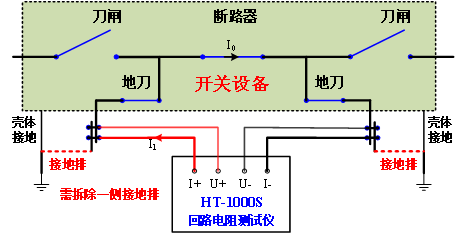

圖1所示為傳統的采用四線制的直流電阻法測量GIS回路電阻的示意圖，在測試之前，需拆除被測設備其中一側的接地排以消除接地分流的影響。通過兩個功率端子I+和I-連接被測回路的兩端接地排，給被測回路供電，電流流經被測回路會產生電壓降，通過電壓測量端子V+和V-測量可以得到被測回路兩端電壓V，而電源輸出電流I1可以由電源直接測量得到，進而通過歐姆定律可以計算得到回路電阻R=V/I1。

圖1 傳統四線制回路電阻測試儀示意圖

1.2.2鉗表直測模式

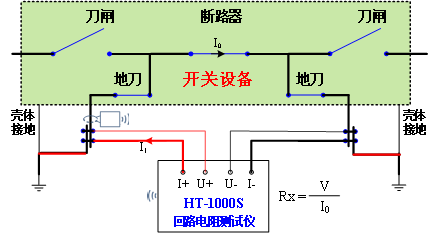

圖2所示為新型不解接地排測量GIS回路電阻法的示意圖，在不解接地排時，三相回路在接地排處并聯連接。在鉗表直測模式下利用電流鉗表直接測量出實際流過被測回路的電流I0，再通過歐姆定律可以計算得到回路電阻R=V/I0。

圖2新型不解接地排GIS回路電阻測試儀示意圖（鉗表直測）

1.2.3單邊分流模式

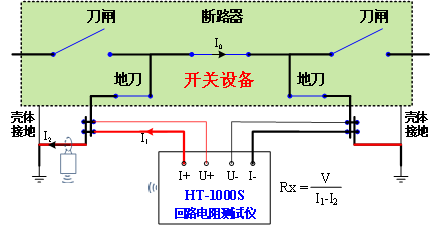

單邊分流模式以測量A相回路電阻為例進行介紹。如圖3所示，在傳統的四線制直流電阻法的基礎上增加一路電流測試探頭，用于測量并聯支路（殼體支路和地網絡支路）的電流I2，進而可以計算出實際流過被測回路的電流I0，I0=I1-I2，通過歐姆定律即可計算出回路電阻Rx=V/I0=V/(I1-I2)。

圖3 新型不解接地排GIS回路電阻測試儀示意圖（單邊分流）

1.2.4雙邊分流模式

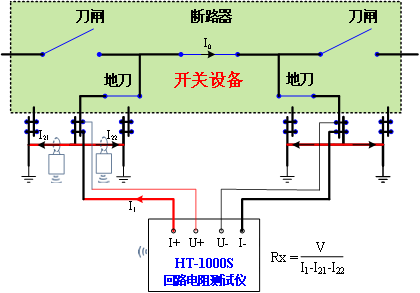

圖3所述方法適用于GIS的接地刀閘的接地點處距離寬敞的情況，多增加一路電流探頭即可測試出并聯支路的電流。但當接地點距離狹小，且朝兩邊分流時，增加一路電流探頭不足以測量出并聯支路的電流，此時需要增加兩路電流探頭，如圖4所示。采用兩路電流探頭測出兩側分流電流I21和I22，此時流過被測回路的電流I0可以計算得到，I0=I1-I21-I22，再通過歐姆定律即可計算出被測回路電阻Rx=V/I0=V/(I1-I21-I22)。

圖4 新型不解接地排GIS回路電阻測試儀示意圖（雙邊分流）

1.3安全事項

(1)測試之前確保被測設備處于停電狀態；

(2)被測設備所在間隔的各個開關、刀閘和地刀處于正確狀態，尤其地刀應處于正確狀態；

(3)請使用電工專用絕緣手套進行接線操作，防止感應電危及人身安全。

1.4遵循的標準

《DL/T 618-2011 氣體絕緣金屬封閉開關設備現場交接試驗規程》

《DL/T 967-2005 回路電阻測試儀與直流電阻快速測試儀檢定規程》

《DL/T 845.4-2004 電阻測量裝置通用技術條件 第4部分：回路電阻測試儀》

《GB/T 6587-2012電子測量?jī)x器通用規范》

《DL/T 596-2005 電力設備預防性試驗規程》

《Q/CSG 114002-2011電力設備預防性試驗規程》

以及上述規范所引用的規范性文件。
