一、 產品概述

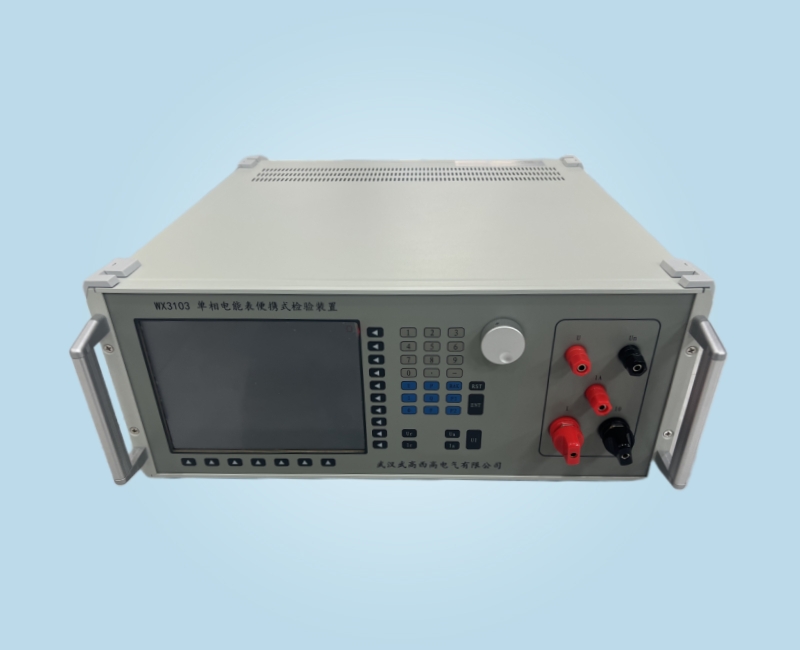

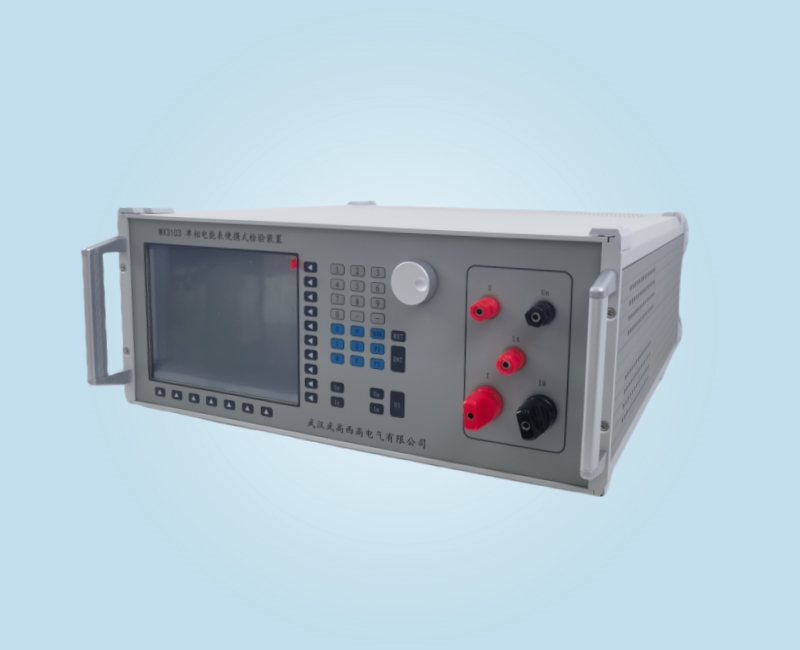

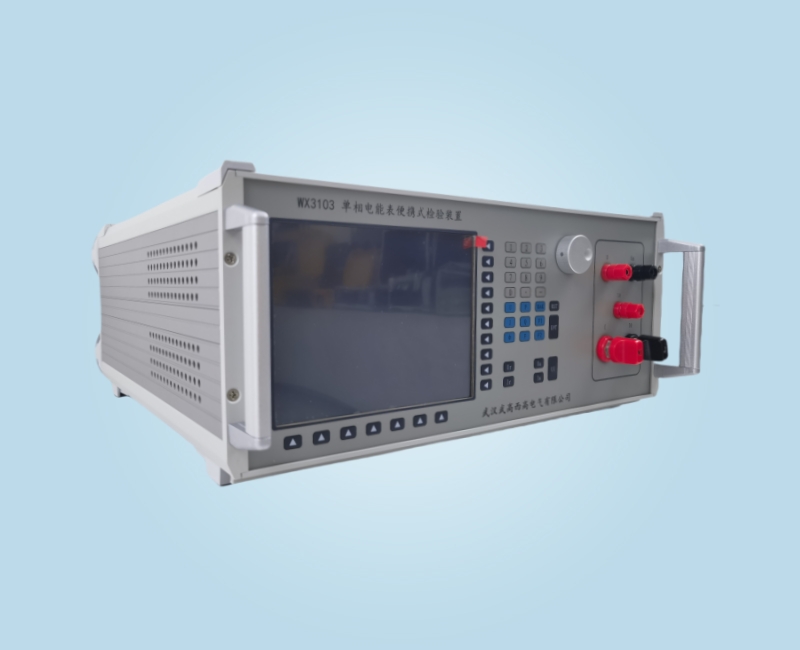

WX3103 單相電能表便攜式檢驗裝置產品， 該產品可以產生幅度可調、相位可調、頻率可調、功率穩定的單相標準工頻電壓、 電流信號。主要用于電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表 等電力電測數字儀表的測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電 流互感器等電量傳感器的測試和檢定，電壓變送器、電流變送器、功率變送器、 功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電 力數據采集器、電能表現場校驗儀、電壓監測儀、配電負荷監測儀、多功能電力 儀表、負荷管理終端、失壓失流計時器、配電自動化終端、物聯網電能表、智能 量測開關、智能斷路器、以及智能計量模塊等儀器設備的測試和檢定。

本電源產品應用高精度采樣技術，并結合最新數字信號處理方法等技術設計而成。技術先進，性能優良，體積小，重量輕，攜帶方便，既可用于實驗室，也 可以現場使用。我們相信您會對使用這款高品質的電源產品感到滿意的。

二 、主要功能和特點

1、可輸出高穩定度、高準確度的單相工頻電壓、電流、相位、頻率、功率、 功率因數信號。

2、可輸出 2-51 次諧波信號。諧波次數、諧波含有率、諧波相位可任意組合疊 加輸出。

3、電壓、電流、相位、頻率等電參數均可在量程調節范圍內任意設置，任意 調節。

4、豐富的電壓、電流、相位、功率因數試驗點設計，使得操作更加便捷高效。

5、高達 10 項電參數精確測量，大屏幕彩色液晶直觀顯示，更有精美向量圖相 配，令使用體驗幾近完美。

6、具有三路電能脈沖輸入輸出接口，同時校驗三塊單相電能表誤差，可作為 電能表檢定裝置使用。

7、具有電能表走字試驗功能。有功電能、無功電能、視在電能均可走字。

8、具有超強的電容負載驅動能力，可滿足各種性質負載要求。

9、儀器配備觸摸屏、面板按鍵、調節旋鈕，多種操作方式，適合不同操作習 慣。

10、儀器配備 RS485 接口和 RS232 接口，可以通過上位機進行整機操作，通訊 協議完全開放，方便用戶進行二次開發。

11、儀器配備外控開關接口，可外接腳踏開關控制信號的啟停，特別適合生產 部門使用。

12、采用軟件和硬件雙重閉環技術，確保輸出的標準信號超乎想象。

13、采用成熟的功放技術、科學的裝配工藝，可靠性、穩定性大大提高。

14、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有報警窗及聲 音提示。完善的故障保護功能，讓用戶盡可放心大膽使用。

三、 主要技術指標

1、交流電壓輸出

量程 RG：600V、380V、220V、100V、57.7V     調節細度：0.01%RG

準確度：0.05%RG                 穩定度：≤0.005%/3 分鐘

每相最大輸出功率：每相 50VA      失真度：≤0.1%（非容性負載）

2、交流電流輸出

量程 RG：100A、20A、5A、1A、0.2A、0.05A

調節范圍: (0～120)%RG            調節細度: 0.01%RG

準確度：0.05% RG                 穩定度：≤0.005%/3 分鐘

每相最大輸出功率：每相 100VA      失真度：≤0.1%（非容性負載）

3、相位

調節范圍: 0 °~359.999 °   調節細度：0.001 °

準確度：0.02 °

4、頻率

調節范圍：40Hz～70Hz；    調節細度：0.0001Hz

準確度：0.001Hz

5、有功功率

準確度：0.05%RG

穩定度：≤0.005%/3 分鐘

6、功率因數

調節范圍：-1.0～0～+1.0        調節細度：0.0001

準確度：0.001

7、諧波輸出

諧波次數：2-51 次           諧波含有率設置范圍：0～40%

諧波含有率設置準確度：設置值±0.1%

8、脈沖輸入

脈沖輸入電平：TTL 電平

輸入頻率：最大 2MHz

最小脈沖寬度：250nS

最小脈沖間隔：250nS

9、標準電能脈沖輸出

脈沖電平：5V±5%，5mA

輸出頻率：額定頻率 60KHz(額定電壓、電流量程，且 PF=1)

最大輸出頻率：86.4 KHz（1.2 倍電壓量程，1.2 倍電流量程，且 PF=1）

10、環境條件

工作環境溫度： 0℃~40℃

相對濕度： ≤85%

工作電源： AC220V±15%，最大功耗 400VA

11、外觀尺寸及重量

外觀尺寸：450mm×520mm×178mm

重量： 15Kg
