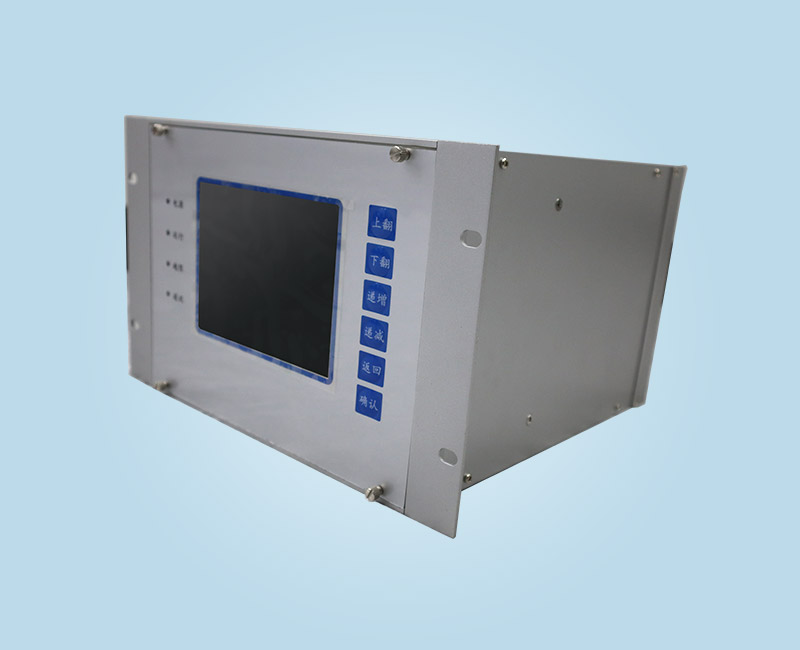

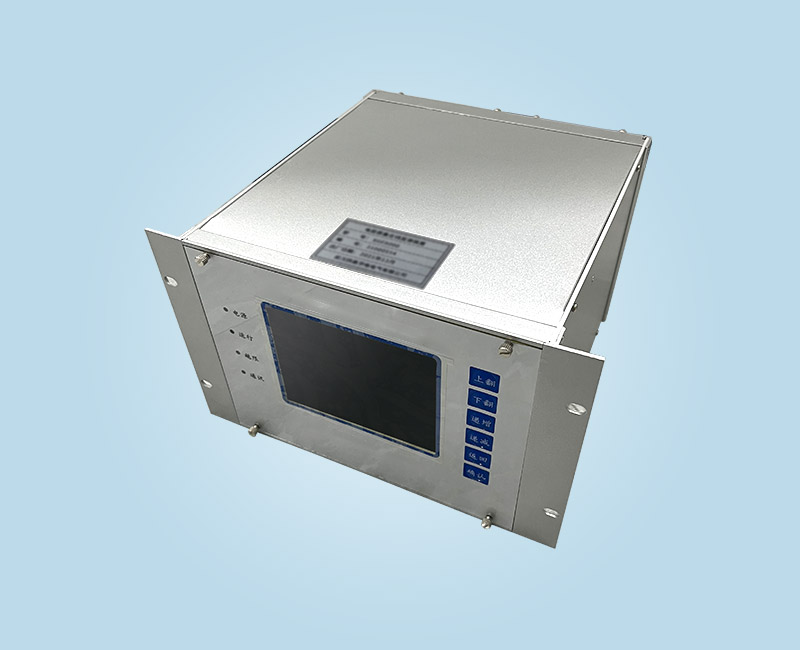

一、儀器特點：

n 安全可靠

電壓輸入采用高電壓隔離模塊,電流輸入采用高精度電流互感器使輸入信號和測量系統安全隔離。大大提高了WXE8000 的抗干擾能力。

n 使用方便

采用中文界面，簡潔的按鍵操作，用戶使用更方便。

n 精度高

符合國標A 類儀器要求。對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。

n 軟件功能強

采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，使WXE8000 適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。

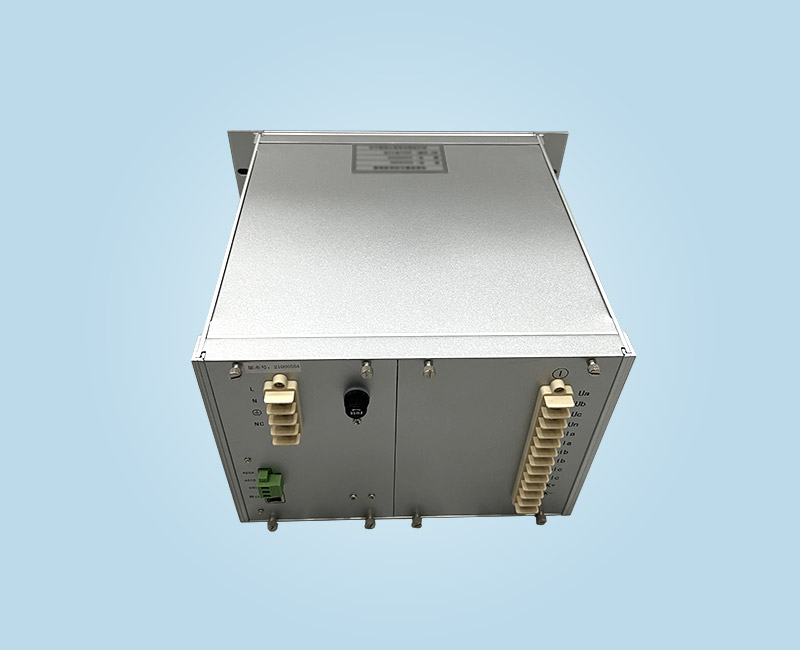

n 通訊接口(RS-232/485，網口)

WXE8000 電能質量在線監測裝置通常采用RS232轉RS485通訊。如需通過以太網通訊，需要合同中另行規定。

針2：RS232的發送端

針3：RS232的接收端

針5：RS232的接地端

n 測試參數多

系統頻率、三相電壓不平衡度、電壓偏差、頻率偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、視在功率、有功功率、無功功率、2-63次諧波、50次間諧波、功率因數、暫態錄波、閃變等電能質量國標規定的參數。

n 大容量存儲

在線式電能質量監測裝置內置512M 內存，以5分鐘為單位存儲數據，可以連續存儲一年的歷史數據。

二、主要用途:

n 測量分析公用電網供到用戶端的交流電能質量，其測量分析：電壓偏差、頻率偏差、三相電壓不平衡度、電網諧波、間諧波。

n 應用小波變換測量分析非平穩時變信號的諧波。

n 測量分析各種用電設備在不同運行狀態下對公用電網電能質量。

n 負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數。

n 在線式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使XGE8000 可廣泛地應用于輸配電、電力電子、電機拖動等領域。

三、測試量程及技術指標：

n 頻率測量

測量范圍：40～65Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.

測量誤差: ≤0.02Hz

n 輸入電壓量程：10-400V

n 輸入電流量程：5A

n 基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.

n 基波電壓和電流之間相位差的測量誤差：≤0.5°

n 諧波電壓含有率測量誤差：≤0.1％

n 諧波電流含有率測量誤差：≤0.2％

n 三相電壓不平衡度誤差：≤0.2％

n 電壓偏差誤差：≤0.2％

n 功率偏差：≤0.5％
