一、概述

1.1 常規用途

本公司生產的“WXSJ-40 絕緣子零值測試儀”是根據用戶實際操作和現場使用情況，結合用戶提出要求，通過大量現場試驗，研制的新型絕緣子測試儀器。本儀器用于測試帶電的懸式絕緣子或?qū)嶒炇覚z測懸式絕緣子的分布電壓，能有效發現絕緣子內部隱蔽故障，提高電網系統運行的可靠性，提高線路工作人員進行帶電測試的工作效率。本產品采用無線傳輸，探測器和手持終端通信距離可達 100m 以上，使測量過程真正達到安全可靠、快速準確。此外，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。

1.2 安全事項

★ 國內首創無線測量技術。

★ 請遵守并按規定使用本產品，確保儀器的安全運行。

★ 遵守國家電力工業的安全工器具預防性試驗安全規程。

★ 特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。

★ 在帶電設備上作業，必須通過絕緣操作桿進行。

1.3 依據標準

XGSJ-40 絕緣子零值測試儀 依據的相關標準如下表所示：

二 、產品信息

2.1 突出優勢

? 運行電壓：35 - 1000KV，不同電壓等級均適用

? 測量電壓范圍：0 - 40kV（特殊電壓可定制）

? 測量誤差：≤±1%

? 采樣速率：10 次／秒

? 日期時間設置：調整日期和時間，便于用戶瀏覽、查看歷史數據

? 背光時間設置：常亮、常滅、0-999 分鐘內可自行設置

? 自動關機設置：從不、0-999 分鐘內可自行設置

? 手持終端與探測器的傳輸距離為≤100m

? 多模式設計，適用性更強，更安全、更方便

? 萬向接頭設計，可根據絕緣子串的懸掛方位，靈活地調整測量方向

? 雙重屏蔽，抗干擾性極強，完全符合 EMC 標準

? 獨有的人機交互界面，簡便操作

2.2 使用簡述

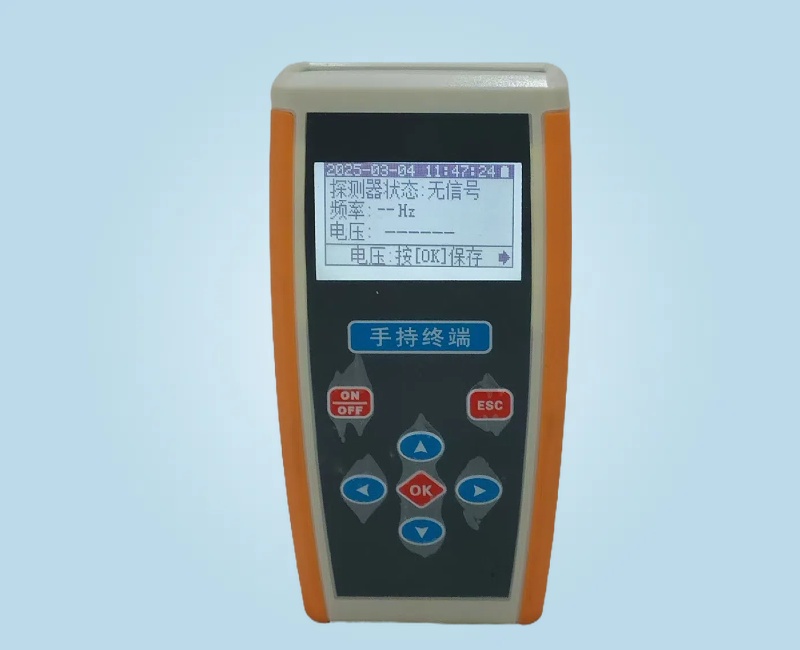

按下探測器的電源開關，LED 綠燈閃亮，把探測器底部的萬向接頭固定在伸縮絕緣桿上，并根據現場情況伸展定位到合適的長度，調整好測量

方向，將探測器 A、B 探頭直接接觸被測絕緣子（運行電壓中）兩端的金具部分，即可從手持終端顯示屏上，讀取并保存實時測量的電壓值。

2.3 供電方式

手持終端在開機狀態下，會自動提示剩余電量！如剩余電量低，請更換電池后再使用。

★ 手持終端后蓋板取下更換：5 號 AA 堿性電池 1.5V，數量 2 節。

★ 探測器底蓋板取下更換：7 號 AA 堿性電池 1.5V，數量 2 節。

三、供貨范圍
