WXHX9000中置柜核相儀
產品分類： 線路檢測試驗設備
WXHX9000中置柜核相儀又名無線高壓衛星授時遠程核相儀由X接收器、Y接收器、X采集器、Y采集器、A1采集器、A2采集器、B1采集器、B2采集器、C1采集器、C2采集器、伸縮絕緣桿等組成，同時具有中置柜核相、環網柜核相、本地核相、遠程核相等功能。遠程核相能實現超遠距離核相、地下室核相
訂購熱線：15172499955
立即咨詢一．產品簡介

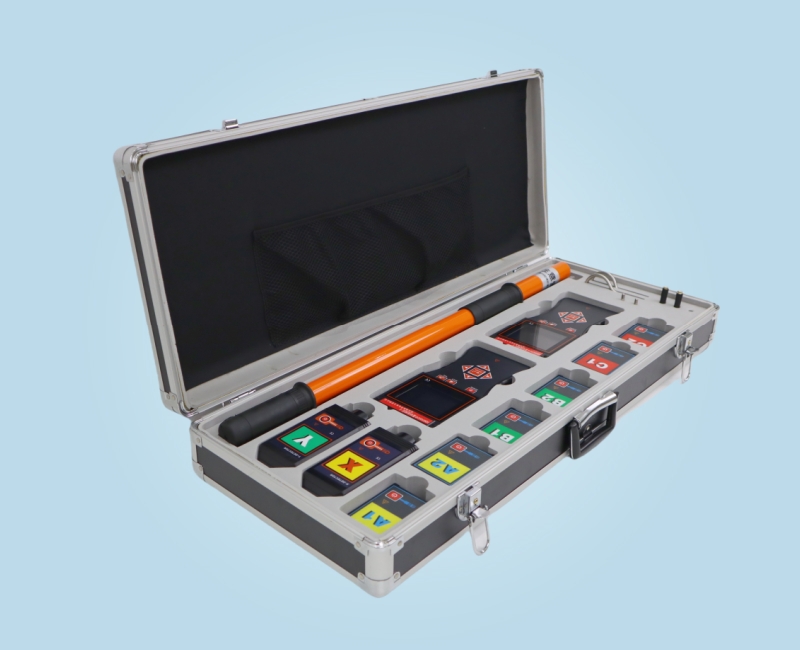

WXHX9000中置柜核相儀又名無線高壓衛星授時遠程核相儀由X接收器、Y接收器、X采集器、Y采集器、A1采集器、A2采集器、B1采集器、B2采集器、C1采集器、C2采集器、伸縮絕緣桿等組成，同時具有中置柜核相、環網柜核相、本地核相、遠程核相等功能。遠程核相能實現超遠距離核相、地下室核相、礦井下核相，授時精度小于30nS。接收器采用3.5寸真彩液晶屏，內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。接收器同屏顯示實時相位、頻率、電壓等級，具有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。
本地核相、遠程核相：本地核相核相距離約200m，遠程核相距離500Km以上，能對1V～550kV的電壓線路全智能核相。本地核相、遠程核相可用于高壓線路和完全密封的環網柜二次核相，其中35kV以下的裸導線XY采集器可以直接接觸核相，35kV以上的裸導線XY采集器采用非接觸式核相，非接觸核相是將XY采集器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！
中置柜核相：由A1、A2、B1、B2、C1、C2共六個中置柜專用采集器組成，用于電力系統小車式開關柜的核相，接收器柜外無線接收數據，并給出核相結果。
本核相儀還具有高壓驗電器、高壓相位表、高壓相序表、高壓電壓表等儀器的部分功能，可以用于驗電、相序、相位測試，變壓器組別判斷等。
二．技術規格
| 功能 | 中置柜核相、環網柜核相、本地核相、遠程核相、頻率、相位、相序、驗電測試、電壓測試 |
| 電源 | 接收器: DC7.4V 1500mAH 可充鋰電池 采集器: DC3.7V 1000mAH 可充鋰電池 充滿電連續工作約 8小時 |
| 核相模式 | 中置柜核、相遠程核相、本地核相 |
| 傳輸方式 | 315MHZ、433MHz無線傳輸 |
| 核相距離 | 遠程核相距離 500km 以上 主機與通用 XY采集器通訊距離約 100m 主機與中置柜專用采集器通訊距離約 30m |
| 顯示模式 | 3.5 寸真彩液晶屏顯示 |
| 量程 | 中置柜專用采集器電壓等級:3.5kV~35kV(綁扎線路上) 相位:0°~360° 電壓:AC 3.5kV~35kV(使用XY采集器接觸測試電壓時) 頻率:45Hz~75Hz |
| 最小分辨率 | 0.1°、0.1Hz、1V |
| 精度(23℃+5℃，80%RH 以下) | 遠程核相:≤±5° 本地核相、中置柜核相:≤±10° 頻率:≤±2Hz |
| 相別定性 | 本地核相和中置柜核相:接收器顯示的實時相角差在 0°~30°或 330°~360°為同相;210°~270°或 90°~150°為異相 遠程核相：兩個接收器相角之差0°～30°或330°~360°為同相；210°~270°或90°~150°為異相 |
| 語音功能 | 同相、異相、X信號正常、Y 信號正常等語音功能 |
| 持續核相時間 | 在遠程核相下，衛星授時成功后，若無衛星信號可持續核相30分鐘以上，滿足地下室、礦井下核相 |
| 絕緣桿尺寸 | 拉伸后長約3.2m;收縮后長約0.6m |
| 核相方式 | 通用XY 采集器接觸核相: 35kV 及以下裸導線，或 110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) 通用XY 采集器非接觸核相:35kV 以上裸導線，或 110kV以上線路采用非接觸核相。(帶絕緣桿操作) 彈簧式輔助接地線的使用:通用XY采集器核相時電壓低于100V,測量結果可能不穩定，則需要使用輔助接地線將 XY采集器與接地點相連接，以增強信號 中置柜專用采集器核相:通過磁鐵或綁帶纏繞在線路器上 |
| 驗電指示 | 通用 XY 采集器“嘟--嘟--嘟”蜂鳴聲 |
