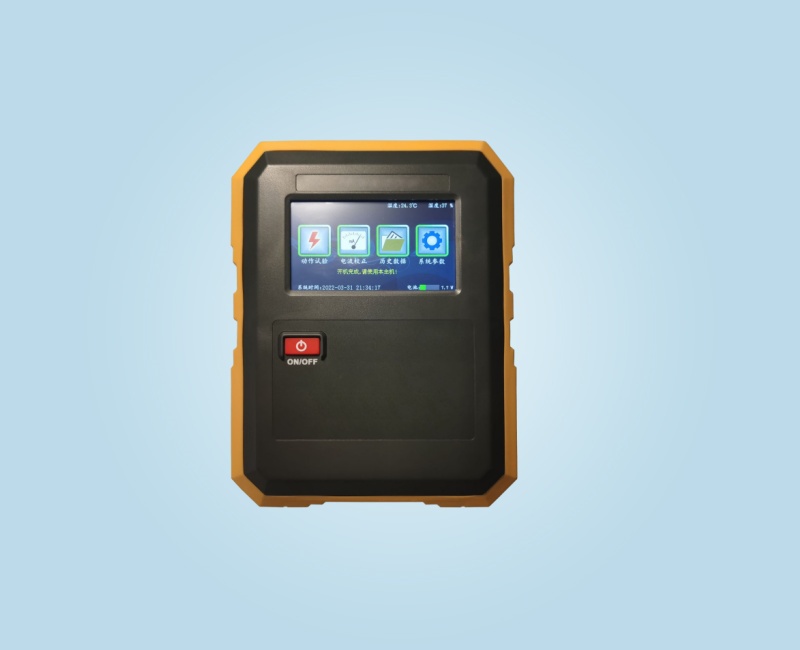

一、產品概述

避雷器計數器校驗儀主要用于校驗各種避雷器計數器動作的可靠性。適用于閥型避雷器（包括炭化硅普通閥型<FZ和FCD>及炭化硅磁吹閥型<FCZ和FCD>及氧化鋅避雷器中放電記錄記錄器放電動作的檢查和校驗）。符合電力行業標準DL474.5-92“現場絕緣試驗實施導則－避雷器試驗”標準的要求。適用于變電站、修理車間、生產廠家和、試驗室等各種條件下的試驗，本儀器替代了傳統的笨重測試儀器和測試方法，大量用于避雷器計數器的動作試驗和電流試驗。

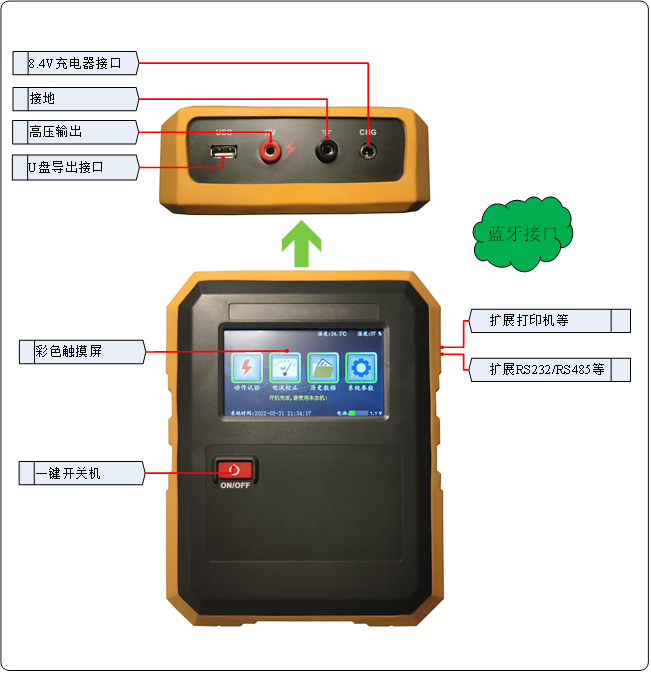

二、儀器介紹

1、一鍵開關機（ON/OFF）：關機時按一下開關，關機時按一下關機，無需連續多按。

2、彩色觸摸屏：320X240像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。

3、8.4V充電器接口（CHG）：顯示電量不足時，請插入標配的8.4V充電器充電。

4、接地:接計數器接地端，測試時請勿觸摸。

5、高壓輸出（HV）：輸出測試電壓，接計數器引線端，測試時請勿觸摸。

6、U盤導出接口（USB）：導出試驗數據，生成WORD文檔，方便生成報表。

7、擴展打印機等：選配擴展打印機。

8、擴展串口RS232/RS485接口等：選配各種通信接口，物聯網、線控等接口。

9、藍牙接口：本機具有安卓系統的藍牙APP，手機或平板安裝APP可以跟本機藍牙相連，進行控制、上傳、生成WORD文檔等，需要APP可以聯系廠家免費獲得，不隨機附送。

三、產品特點

1、手持設備：本機為手持終端，使用小巧可靠，支持一鍵開關機。

2、彩色觸摸屏：320×240高清彩色觸摸屏、人機對話。

3、內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。

4、內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。

5、溫濕度測試：高精度顯示當前的溫度和濕度數據。

6、海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。

7、U盤導出試驗數據：配有U盤導出數據功能，導出word文件。

8、藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以控制、上傳、生成word文件。

9、內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。

10、中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。

11、中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。

12、支持打印機：可選配外置連線打印機或選配無線藍牙打印機。

13、測試方便：本儀器配件中配有一套測試線，同時還有一個拉桿線，能夠滿足不同試驗方式的需要。

14、通信靈活：選配串口RS232或RS485的MODBUS通信,選配物聯網MQTT試驗控制上傳。

15、高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。

16、安全可靠：儀器外殼采用ABS塑料材質，高壓輸出無金屬外露，操作者安全有保障，不會被電擊。

17、攜帶方便：本機為手持式，外加防塵、防腐一體機箱，體積小，重量輕，便于攜帶。

18、具有選配功能，標準版本不具備選配功能，客戶可根據需求定制。

四、技術參數

1、輸出電壓：DC10～1800V可調（步進值1V）滿足各類計數器動作電壓。

2、電 容 量：10μF

3、放電電流：大于100A，輸出沖擊電流符合波形8/20μS

4、計數器歸零：最高設置上限可達999；設置后自動動作，自動計數；清零后自動停止，無需人為干預。

5、存儲空間：儀器自帶大容量存儲芯片，存儲數據可達10000條。

6、供電方式：可充電鋰電池，一次充滿電，可進行動作測試2000次以上。

7、電池容量：8.4V/4000Mah。

8、儀器外型：172mm×223mm×68mm。

9、儀器重量：1kg。
