一、產品簡介

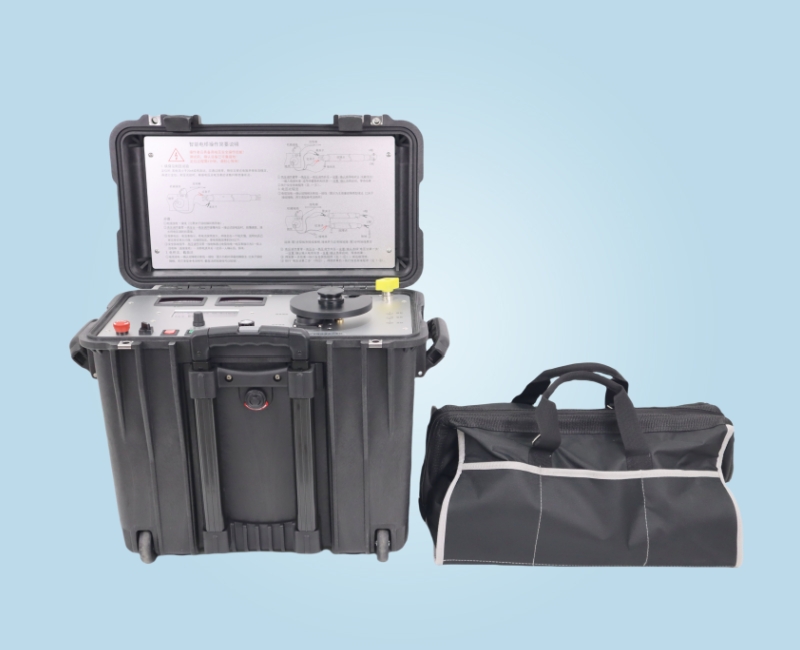

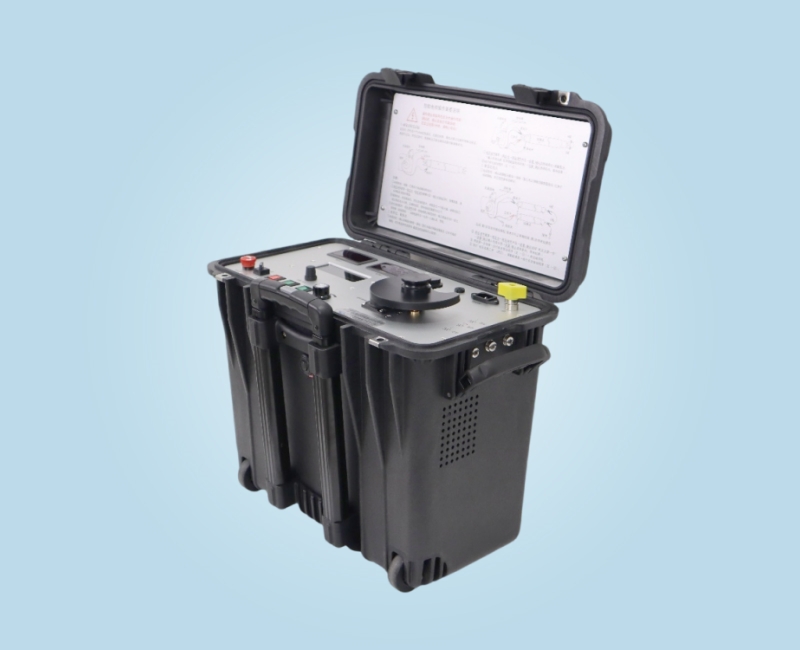

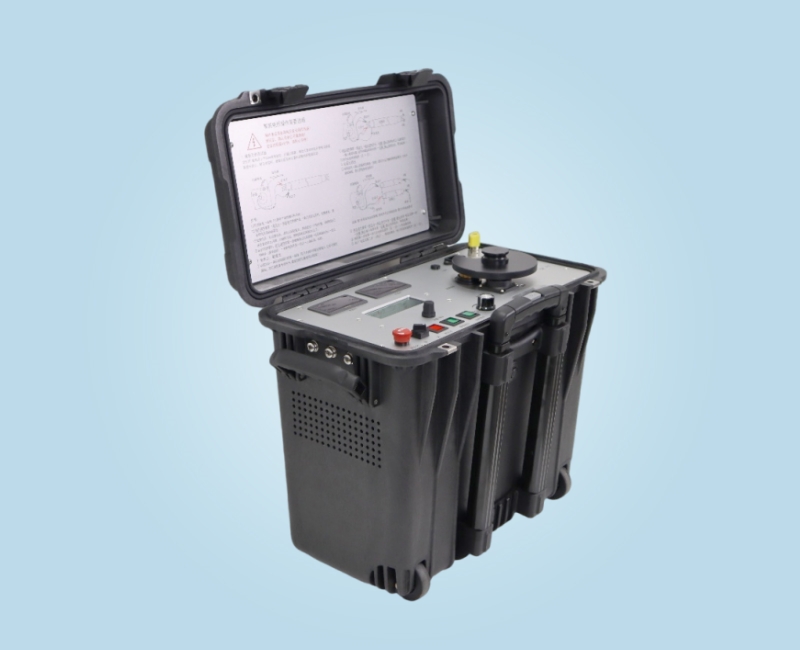

WXDQ-60 電纜故障燒穿定位電橋，集燒穿和智能電橋于一體。燒穿功能最高輸出電壓可達 60kV，短路電流約 600mA，可以快速將高阻故障燒成低阻。智能電橋最大電流約 600mA，大大提高了故障定位精度。特別適合于高電壓、大截面、長線路的復雜電纜系統的絕緣故障預定位。除了部分?jǐn)嗑€故障以外，高壓電橋，可用于所有電纜主絕緣故障定位。

二、技術特點

1.設備采用開關電源構成高壓恒流源，電壓高，電流穩定。

2.電橋檢測模塊與大屏幕顯示液晶整體置于高電位。面板上操作鈕處于地電位，通過絕緣桿操作電橋。

3.特別定制的四芯帶屏蔽高壓測量電纜，銅網編織屏蔽層可靠接地，使用安全。四端電阻測量法避免了引線電阻引入的誤差。

4.高壓恒流源和電橋集成在一個便攜式拉桿塑料箱體。設備電壓高、重量輕、操作方便。

5.與波反射法相比，電橋法沒有盲區，特別適用于判斷短電纜及靠近端頭的擊穿點。

6.高電壓、大電流特別適用于高電壓、大截面、長線路的高壓復雜電纜系統的絕緣故障預定位，如具有 GIS 終端及交叉互聯的復雜高壓電纜絕緣故障定位，在不拆除 GIS 開關也無需首尾直連交叉互聯的情況下快速完成定位。
