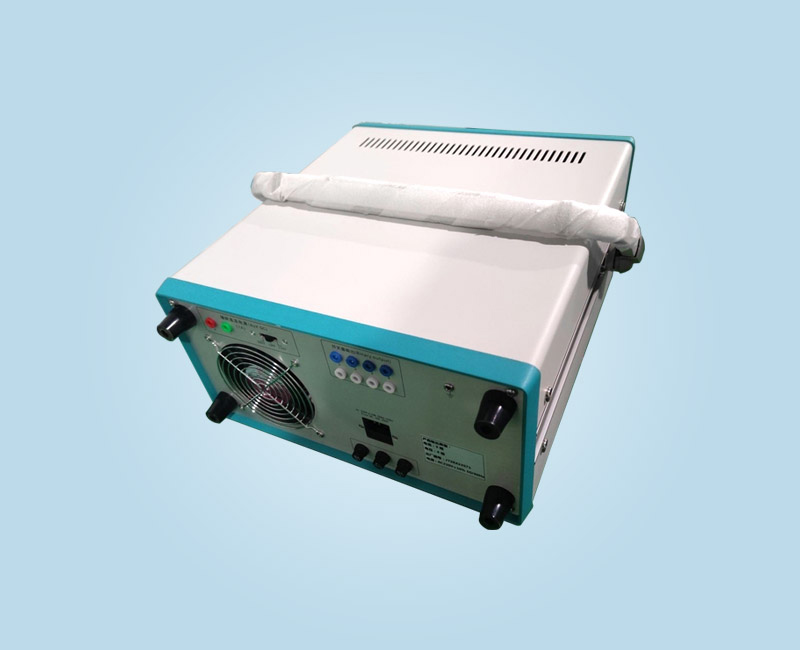

WXJB-702繼電保護測試儀
產品分類： 繼電保護測試儀
標準的4相電壓3相電流輸出 具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三相可輸出120A。
訂購熱線：15172499955
立即咨詢★ 功能與用途

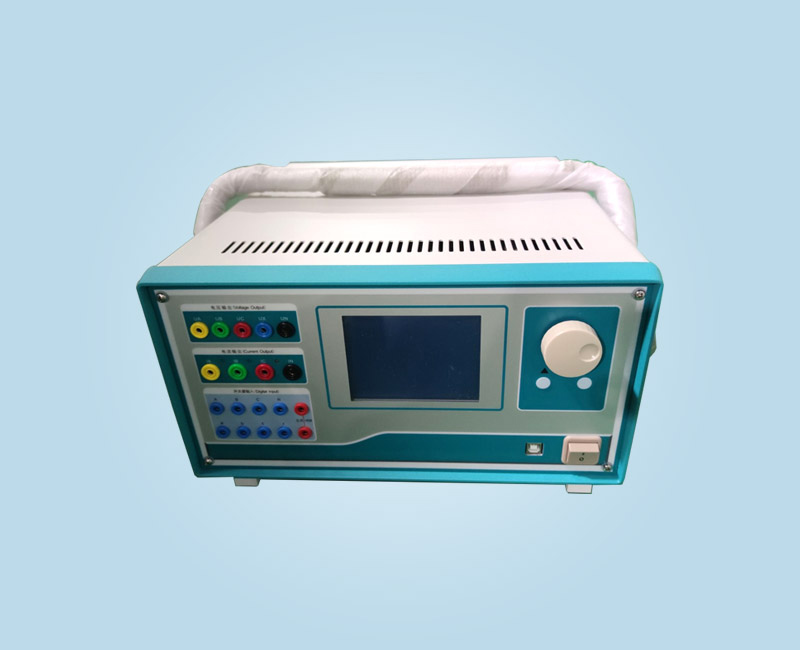

WXJB-702繼電保護測試儀簡介：配備LCD 顯示屏和靈活的旋轉鼠標控制器。 如果再配上電腦運行強大的操作功能。 體積小，精度高。 具有性能優越、功能先進的特點，還具有小巧靈活、操作方便、可靠性高等特點。。
★ 技術特點
1、滿足現場所有測試要求。儀器具有標準的四相電壓和三相電流輸出。 它不僅可以測試各種傳統的繼電器和保護裝置，還可以測試各種現代微機保護，特別是變壓器差動保護和備用自動切換裝置。 測試更方便完善；
2、各項技術指標符合電力部頒布的DL/T624-1997《微機繼電保護試驗裝置技術條件》標準；
3、經典Windows XP操作界面，人機界面友好，操作簡單快捷； 高性能嵌入式工控計算機和8.4英寸分辨率800×600 TFT真彩顯示屏，可提供豐富直觀的信息，包括設備當前的工作狀態和各種幫助信息；
4、本W(wǎng)indows XP系統自帶恢復功能，避免因非法關機或誤操作導致系統崩潰;
5、配備超薄工業鍵盤和光電鼠標，可以像普通PC一樣通過鍵盤或鼠標完成各種操作;
6、主控板采用DSP+FPGA結構，16位DAC輸出。 基波每周可產生2000個高密度正弦波，大大提高了波形質量和測試儀的精度;
7、高保真線性功放，保證小電流精度和大電流穩定性;
8、采用USB接口直接與PC通訊，無需任何連接線，使用方便;
9、可連接筆記本電腦（選配）運行。筆記本電腦和工控機使用同一套軟件，無需重新學習操作方法;
10、具有GPS同步測試功能，設備可內置GPS同步卡（選配），通過RS232接口與PC機連接，實現兩臺測試儀異地同步測試；
11、配備獨立的專用直流輔助電壓源輸出，輸出電壓為110V（1a）、220V（0.6A）。可用于需要直流供電的繼電器或保護裝置
12、具有軟件自校準功能，無需開箱調整電位器校準精度，大大提高了精度的穩定性；
★ 技術參數
| 交流電流源（3*40A） | |
| 單相電流輸出 (有效值) | 0-40A/相，精度：0.2%±5mA |
| 三相并聯輸出 (有效值) | 0-120A/三相同相位并聯輸出 |
| 相電流長期允許工作值（有效值） | 10A |
| 每相輸出功率 | ≤420VA |
| 三相并聯電流輸出功率 | ≤1000VA |
| 三并聯電流輸出允許工作時間 | ≤5s |
| 頻率范圍 | 0-1000Hz, accuracy 0.01Hz |
| 諧波數 | 2--20次 |
| 相位 | 0--360° ，精度0.1° |
| 直流電流源 | |
| 直流電流輸出 | 0--±10A/相，精度：0.5%±5mA |
| 交流電壓源 | |
| 單相電壓輸出 (有效值) | 0-125V/相，精度：0.5%±5mv |
| 線電壓輸出 (有效值) | 0--250V |
| 相電壓/線電壓輸出功率 | 70VA/90VA |
| 頻率范圍 | 0-1000Hz，精度：0.001Hz |
| 諧波數 | 2--20次 |
| 相位 | 0--360° ，精度0.1° |
| 直流電壓源 | |
| 單相電壓輸出幅值 | 0--±150V，精度：0.2%±5mv |
| 線電壓輸出幅值 | 0--±300V |
| 相電壓/線電壓輸出功率 | 70VA/90VA |
| 開關量端子 | |
| 開關量輸入端子 | 8對 |
| 空接點 | 1 -- 20 mA，24 V，裝置內部有源輸出 |
電位翻轉 | 無源觸點：低阻短路信號 ； 有源接點：0-250V DC |
| 開關量輸出端子 | 4對，無觸點，遮斷容量：110V/2a、220V/1a |
| 其他 | |
| 時間范圍 | 1ms-9999s，測量精度：1ms |
| 體積重量 | 410 x 190 x 420mm3，約18Kg |
| 電源 | AC220V±10%，50Hz，5A |
