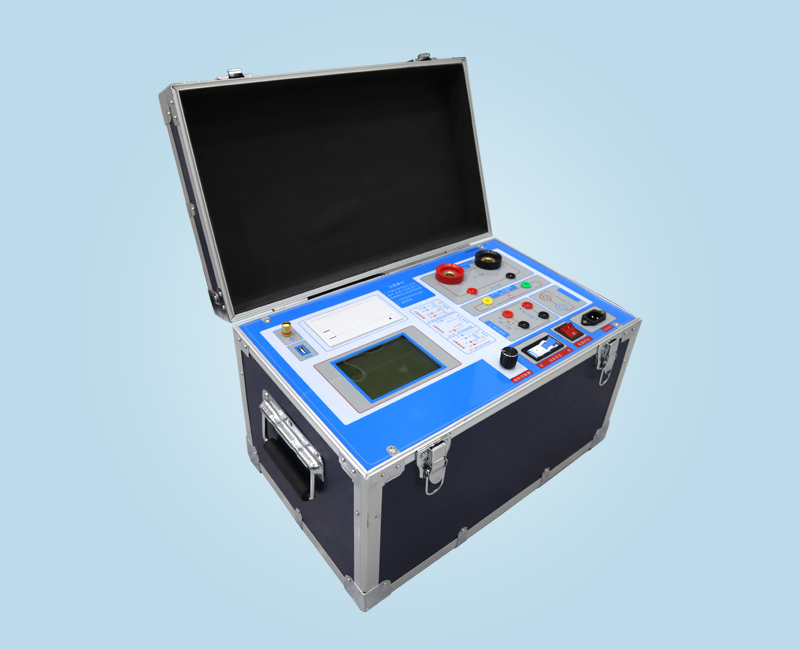

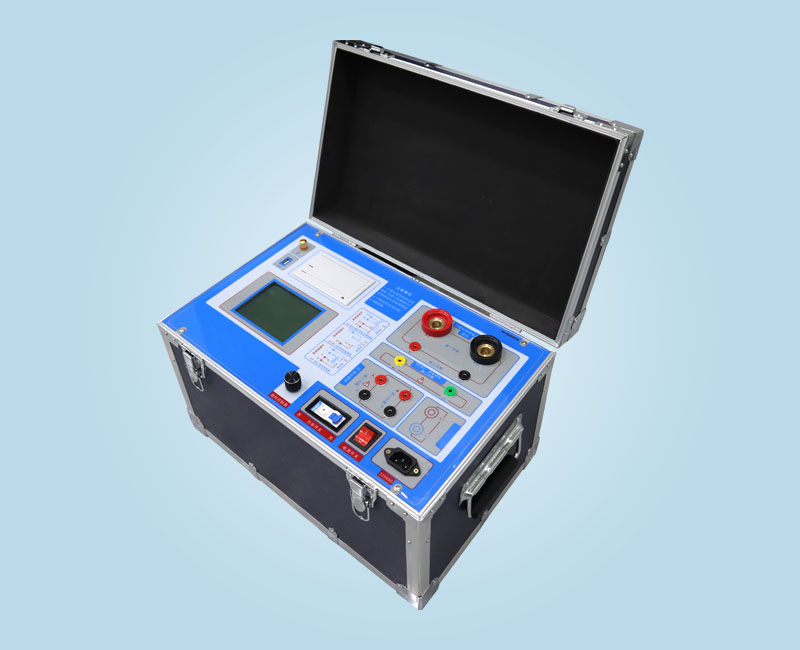

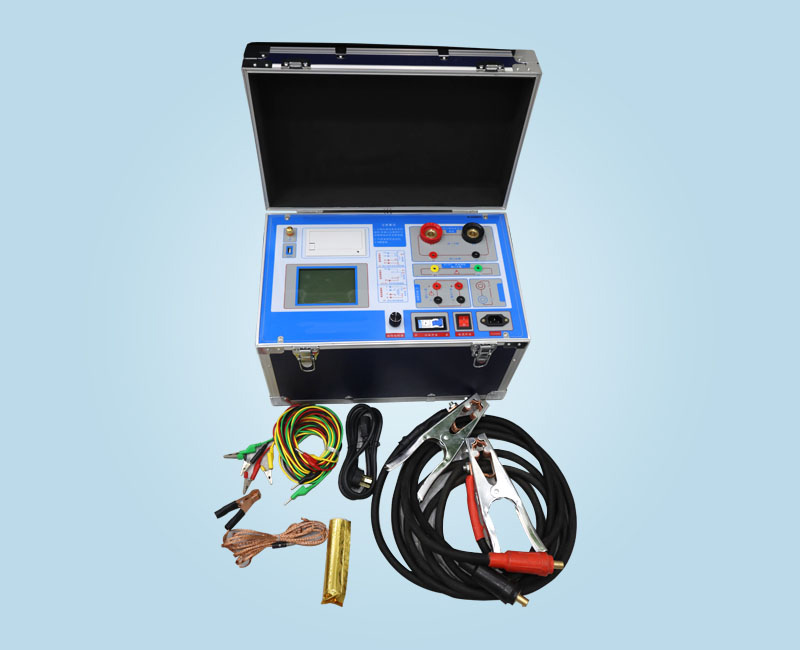

WXFA-D1 互感器綜合測試儀
產品分類： 互感器檢測儀器
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測 。
訂購熱線：15172499955
立即咨詢★ 產品用途
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
★ 產品特點
? 支持檢測CT和PT
? 滿足 GB1207、GB1208等規程要求.
? 無需外接其它輔助設備，單機即可完成所有檢測項目.
? 自帶微型快速打印機、可直接現場打印測試結果.
? 采用智能控制器，操作簡單.
? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出CT/PT（勵磁）拐點值.
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
? 小巧輕便≤22Kg，非常利于現場測試.
★ 主要測試功能
CT | PT |
? 伏安特性（勵磁特性）曲線 | ?伏安特性（勵磁特性）曲線 |
? 自動給出拐點值 | ? 自動給出拐點值 |
? 自動給出5%和10%的誤差曲線，可測限值系數實際值（ALF） | ? 變比測量 |
? 變比測量 | ? 極性判斷 |
? 極性判斷 | ? 比差測量 |
? 一次通流測試 | ? 相位（角差）測量 |
? 比差測量 | ? 交流耐壓測試 |
? 相位（角差）測量 | ? 鐵心退磁 |
? 交流耐壓測試 | ? PT伏安特性電壓倍數可調(1.2—3.5) |
? 鐵心退磁 | |
?可測中低壓互感器，零序互感器伏安特性 |
★ 主要測試功能
項目 | 參數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～1200V（電流至大設置值20A） | |
大電流輸出 | 0～600A | |
勵磁測量精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
角差比差 | 分辨率 | 0.1分 |
分辨率 | 0.001% | |
CT變比測量 | 范圍 | ≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT變比測量 | 范圍 | ≤500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90% | |
尺寸、重量 | 尺寸：450mm × 280mm × 340mm ， 重量：25KG | |
