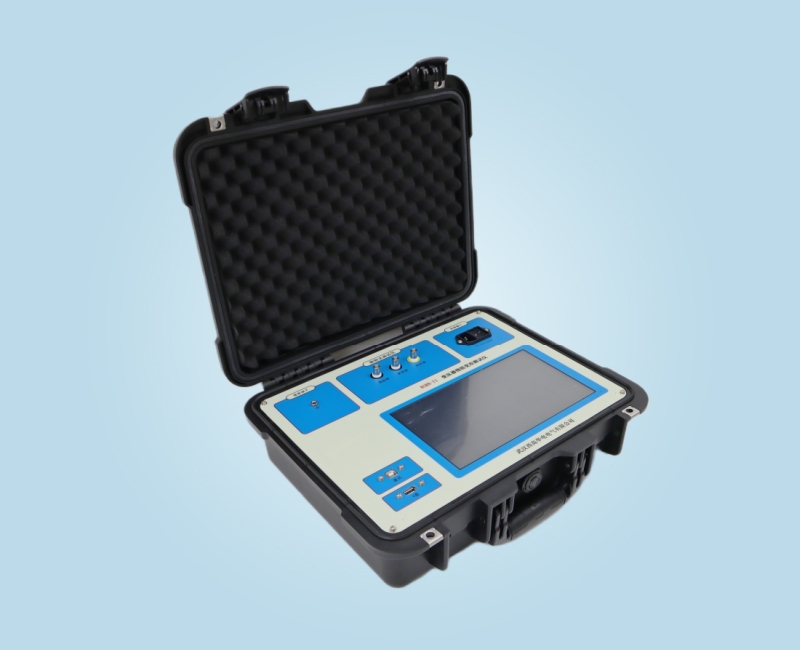

WXRB-Z變壓器繞組變形測試儀
產品分類： 變壓器測試儀
采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
訂購熱線：15172499955
立即咨詢★ 產品介紹
WXRB-Z變壓器繞組變形測試儀簡介：用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器繞組變形情況。電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。
★ 產品特點
1、采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
2、測量速度快，對單個繞組測量時間2分鐘以內。
3、頻率精度非常高，精度高于0.001%。
4、數字化頻率合成，頻率穩定性更高。
5、單機顯示3條曲線，自動計算相關參數，自動診斷繞組的變形情況，給出診斷的參考結論。
6、單機測量，無需外接電腦。測量數據本地存儲，可用U盤導出至上位機軟件。
7、上位機軟件界面簡潔直觀，集分析、存儲、報告導出、3D曲線、對數曲線等諸多功能。
★ 產品特點
測量速度 | 單相繞組小于2分鐘 |
輸出電壓 | Vpp-20V |
輸出阻抗 | 50Ω |
輸入阻抗 | 1MΩ （響應通道內置50Ω匹配電阻） |
掃頻范圍 | 1KHz-1MHz |
頻率精度 | 0.001% |
掃頻方式 | 線性掃描 |
曲線顯示 | 幅頻曲線 |
測量動態范圍寬 | －120dB～20dB |
供電電壓 | AC220V±10% |
主機重量 | 3kg(裸機) |
