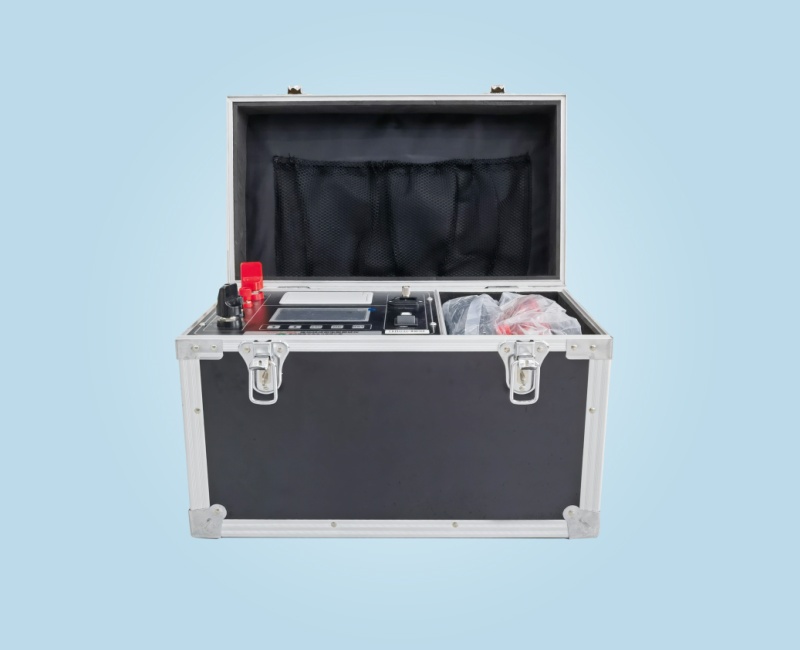

一、產品概述

接地線成組電阻測試儀，主要用于按照新安規要求對運行單位大量的攜帶型短路接地線、個人保護接地線完成成組自動測試，自動判斷其合格與否。以前對接地線基本是不測試的，只有對不同電壓等級的平方數要求，新安規對地線電阻率提出了技術要求，可以科學地評價接地線的截面、材質、接頭壓接、有無斷芯等全面質量，以對新地線驗收，對已應用中的接地線進行可用性的科學評價。

二、安全措施

1、操作者應具備一般電器設備或儀器的使用常識。

2、使用本儀器前要認真閱讀用戶手冊。

3、對儀器的調整維修必須由專業人員進行，不要自行處理。

4、儀器應避免劇烈震動，避免高溫和陽光直射。

5、本儀器為測量純電阻回路設計，不得測量感性回路。

6、測試中不能拆除測試線。

7、儀器接地線必須接好。

三、性能特點

1、測試電流大，完全符合有關測試電阻的國家標準要求。

2、測試電流來自高精度開關式恒流電源，無需人工調節，測試迅速準確。

3、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。

4、長時間工作，設有過熱保護電路，儀器可靠穩定。

5、操作簡便，重量輕。

四、技術指標

1、 測試電流：30A 50A

2、 測量范圍：30A 0-150 mΩ

                       50A 50uΩ-60 mΩ

3、 最小分辨率：0.1uΩ

4、 準確度：0.5%

5、 電源：AC220V±10％ 50Hz

6、 使用溫度：-20℃～40℃

7、 相對濕度：≤80%RH，不結露

五、儀器操作及功能介紹

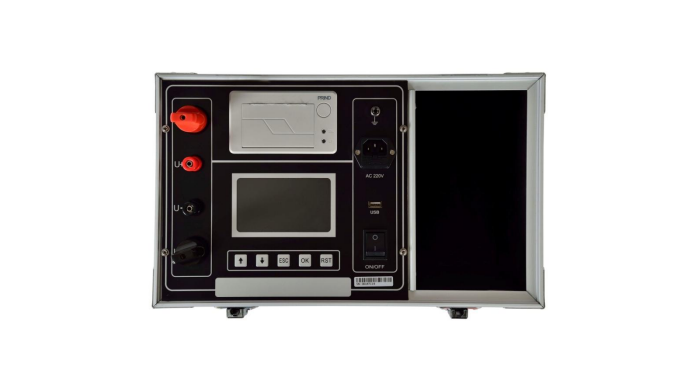

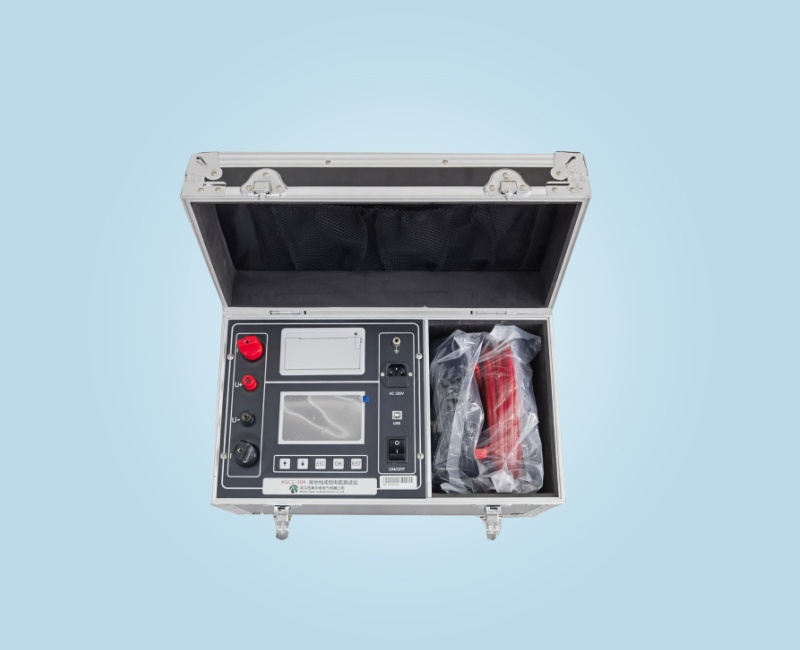

接地線成組直流電阻測試儀面板如圖一所示：

1、電源：電源插座和開關內帶保險倉和電源濾波器，為整機電源的控制、保護和濾波器件。

2、I+、I-：為電流輸出端子，通過專用測試線為試品提供恒定電流。

3、U+、U-：為試品電壓信號的輸入端子。

4、液晶屏：顯示測試結果。

5、RST 鍵：整機初始化，儀器處在準備狀態。

6 ：儀器的保護接地端
