WXTF系列電纜交流耐壓試驗裝置
產品分類： 變頻串聯諧振耐壓試驗裝置
產品介紹: 電纜耐壓試驗設備適用于10kV、35kV等電纜的交流耐壓試驗，變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流。電纜交流耐壓試驗裝置主要由變頻電源（主機）、勵磁變壓器、諧振電抗器、電容分壓器組成。&n
訂購熱線：15172499955
立即咨詢★ 產品介紹:
變頻串聯諧振耐壓裝置主要針對于10kV、35kV等電纜，110kV及以下電壓等級GIS，開關、互感器、刀閘等變電站設備。變頻串聯諧振耐壓試驗是利用電抗器的電感與被試品電容實現電容諧振，在被試品上獲得高電壓、大電流。電抗器采用多只分開設計，即可滿足高電壓、小電流的設備試驗條件要求，又能滿足像10kV電纜等低電壓交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

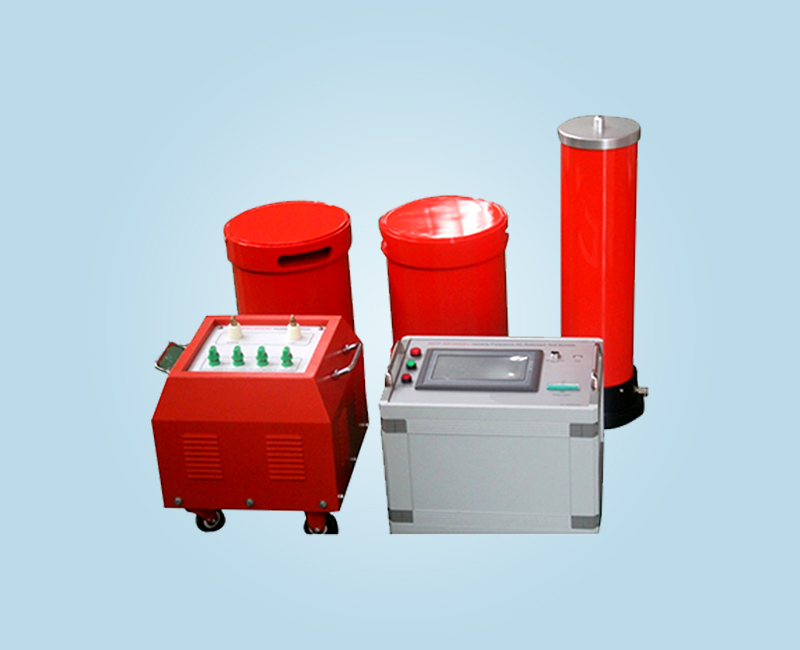

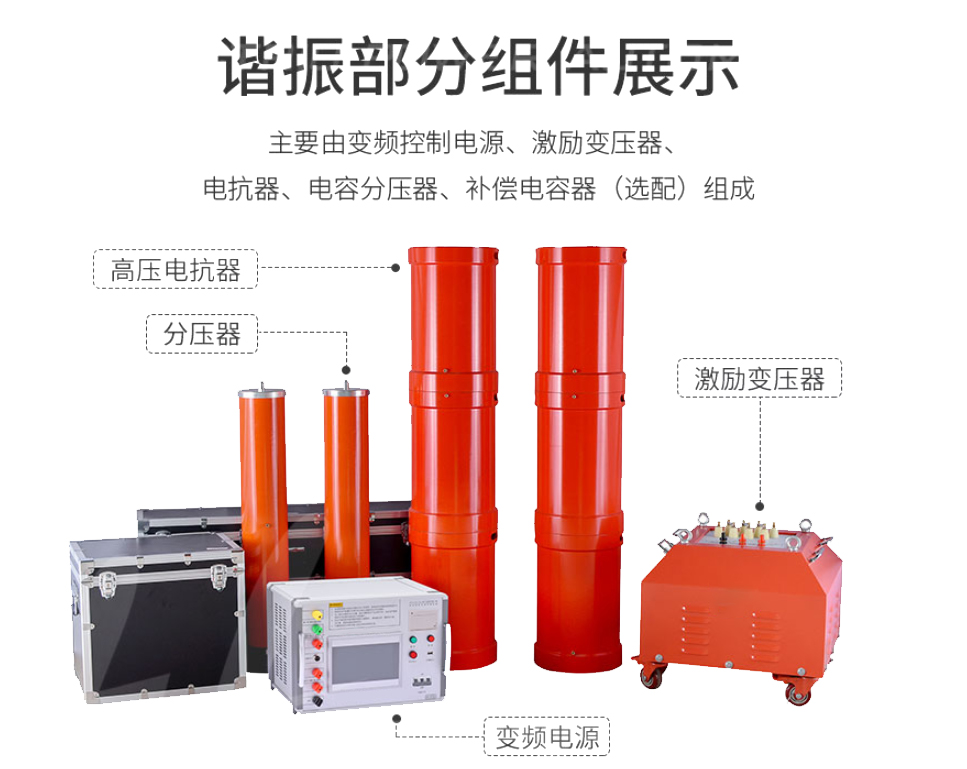

電纜交流耐壓試驗裝置主要由變頻電源（主機）、勵磁變壓器、諧振電抗器、電容分壓器組成。
WXTF電纜交流耐壓試驗裝置頻率的調節范圍為30～300Hz，符合南方電網公司發布的企業標準《電力設備預防性試驗規程》不但能滿足高壓 XLPE電纜的耐壓要求，而且具有重量輕（單個部件重量不超過30kg）、可移動性好的優點，適宜現場試驗。該裝置中的諧振電抗器，勵磁變壓器采用干式環氧澆注，適合各類電纜的要求
★ 產品別稱:
變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜交流耐壓試驗裝置、電纜耐壓試驗裝置。
★ 產品參數：
額定輸出電壓: 0～130 kV (有效值)及以下 | 輸出頻率: 20～300Hz | 諧振電壓波形: 正弦波，波形畸變率≤1% |
滿負載工作時間: 連續工作時間60min | 系統品質因數: 至大負載下≥20 | 頻率調節細度: 0.1Hz，不穩定度≤0.01% |
工作電源: 220V或380V單相市電 | / | / |
★ 選型指南：
電壓等級 | 10kV 35kV 66kV 110kV 220kV 330kV 500kV ...... |
電纜長度 | 1km 2km 3km 4km 5km 6km 7km 8km 9km 10km ...... |
電纜截面 | 185mm2 240mm2 300mm2 400mm2 630mm2 800mm2 ...... |
出口電壓 | 6.3kV 10.5kV 15.75kV 18kV 20kV 22kV 24kV 27kV ...... |
變壓器容量 | 6300kVA 20000kVA 31500kVA 50000kVA 63000kVA 80000kVA 100000kVA ...... |
發電機容量 | 100MW 200MW 300MW 600MW 1000MW ...... |
